Назначение

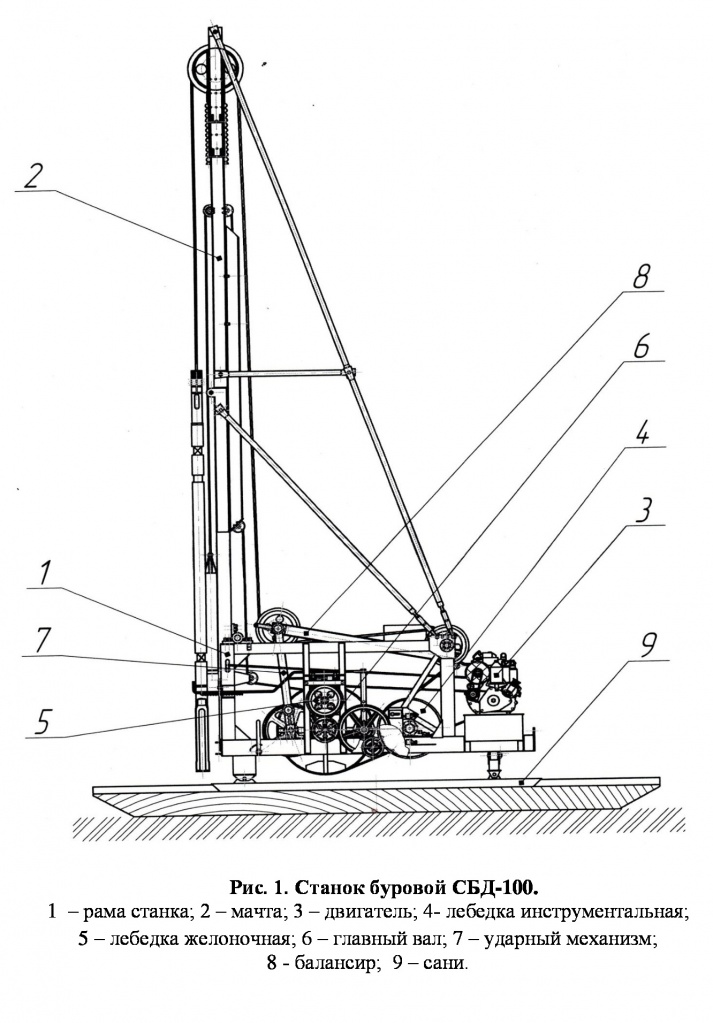

Станок буровой ударно-канатного действия СБД-100 (рис. 1) предназначен для бурения вертикальных скважин диаметром 6" (Ф168 мм) и 8" (219 мм), глубиной до 100 м с открытой поверхности для ведения геологоразведочных работ при изыскании и детальной разведке месторождений полезных ископаемых в рыхлых и коренных породах.
Станок может использоваться для бурения скважин вентиляционных водоотливных, гидрогеологических скважин для прокладки кабелей, а также скважин под взрывные работы.
Технические характеристики
1. Глубина бурения, м: - с обсадными трубами 50 - без обсадных труб (в коренных породах) 100
2. Диаметр бурения, " (мм) 6 (168), 8 (219)
3. Максимальный вес бурового снаряда, кг 600
4. Величина хода бурового инструмента, мм 190 - 460
5. Частота ударов бурового инструмента, в мин 50 - 65
6. Регулировка хода бурового инструмента перестановка пальцев
на кривошипах
7. Высота от устья скважины до оси головного блока, м 8, 55
8. Высота от устья скважины до оси желоночного ролика, м 6, 92
9. Способ передвижения несамоходный,
на санях
10. Лебедка инструментальная: - грузоподъемность, кг 2000 - емкость барабана, м 120 - скорость навивки каната, м/сек 0, 6 - диаметр каната, м 19, 5 - свивка каната левая
11. Лебедка желоночная: - грузоподъемность, кг 500 - емкость барабана, м 120 - скорость навивки каната, м/сек 1, 5 - диаметр каната, мм 11
12. Габариты станка в рабочем положении, мм, не более: - высота 9800
- длина 6000
- ширина 2260
13. Габариты станка в транспортном положении, мм, не более:
- высота 3050
- длина 6000
- ширина 2260
14. Вес станка, кг, не более: - с двигателем 3530 - с инструментом и обсадными трубами 7910
