• Успешно пройденные испытания на шахтах России и Казахстана;
  • Положительные отзывы специалистов;
  • В конструкции производства ООО «ЗГО Дарасун» учтены все рекомендации заказчиков-эксплуатационников, а также улучшен ряд технических характеристик.

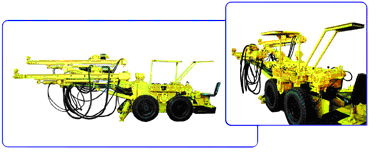

Установка буровая УБШ-221П

Технические характеристики:

Производительность, не менее
- по породам средней твердости 33 м/ч
- по вечномерзлым россыпям 42 м/ч
Зона бурения, не менее 2,5х3,3 м
Ход подачи бурильной головки 2,2 м
Скорость передвижения, не менее 3,0 км/ч
Угол подъема, преодолеваемого установкой в транспортном положении 12 °
Максимальный внешний радиус поворота 6,0 м
Минимальный внутренний радиус поворота 1,5 м
Удельный расход воздуха 25 м3/мин
Габаритные размеры в транспортном положении 1,3х1,4х6,5 м
Масса, не более 6,5 т
Диаметр бурильных скважин 40...65 мм

Установка буровая УБШ-221П на пневмоколесной ходовой части, предназначена для бурения шпуров при проходе горизонтальных горных выработок в породах коэффициентом крепости f=8…20 по шкале М. М. Протодьяконов. Установка обеспечивает бурение фронтальных забоев в выработках сечением 6…12 м², а также бурение фланговых (боковых) шпуров под углом до 120 градусов от продольной оси установки и бурение шпуров в кровлю при высоте выработок более 3,5 м.

Установка выпускается двух исполнений: Б106.00.000–01 — для бурения шпуров в обычных шахтах с положительной температурой; Б106.00.000–02 (северное исполнение) — для бурения шпуров при проходе в вечномерзлых россыпях подземным способом. Установка может быть использована для бурения шпуров при выемке различных камер высотой до 3,5 м.

Установка работает от сжатого воздуха с давлением 0,5 МПа (5 кгс/см2), воздух подается от шахтной магистрали двумя рукавами. Сжатый воздух обеспечивает привод маслонапорной станции при наведении бурильной машины на точку бурения, подачу бурильной машины на забой, бурение, привод ходовой тележки, привод освещения.

Управление установкой осуществляется пневматическим и гидравлическим пультами. Применение бортовых приводов тележки обеспечивает высокую проходимость и маневренность. Автономное освещение, установленное на буровой установке, обеспечивает необходимую освещенность забоя и не требует прокладки электрокабеля. В качестве бурового инструмента применяются буровые штанги круглого сечения диаметром 32 мм или шестигранного сечения 25 мм, с хвостовиком под бурильную машину и буровые коронки диаметром 40…52 мм.

Предлагаем запасные части к выпускаемому горно-шахтному оборудованию

Для бурения шпуров в горных горизонтальных выработках может быть использована буровая установка на пневмоколесной ходовой части. Компания «ГОРМАШ Дарасун» выпускает такую технику – УБШ-221П – в нескольких исполнениях и уже давно занимается продажей буровых установок. Итак, представляем их особенности и преимущества.

Работа выполняется от сжатого воздуха, который поступает из двух рукавов от шахтной магистрали под давлением 0,5 МПа. Таким образом, обеспечивается привод ходовой тележки и освещения, маслонапорной станции при наведении машины на точку бурения, подача техники на забой, непосредственное бурение.

Два вида буровой установки от компании «ГОРМАШ Дарасун»

  • Для работы в шахте с положительной температурой – другими словами, в стандартных условиях (модель Б106.00.000-01).
  • Для прохождения горных выработок в вечномерзлых россыпях – так называемое северное исполнение техники (модель Б106.00.000-02).

Буровыми инструментами в них служат штанги круглого (диаметр 0,32 м) либо шестигранного сечения (0,25 м), с хвостовиком под буромашины и буровые коронки (0,40-0,52 м).

Преимущественные особенности УБШ-221П

  • Возможность использования при выемке камеры высотой до 3,5 м.
  • Коэффициент крепости (шкала Протодьяконова) расширен: f = 8-20.
  • Угол бурения фланговых, или боковых, шпуров увеличен до 1200 от продольной оси. Что касается фронтальных забоев, возможное их сечение с помощью этой машины составляет 6-12 м.
  • Два пульта управления – гидравлический и пневматический.
  • Высокая проходимость и маневренность благодаря применению бортовых приводов тележки.
  • Отсутствие необходимости прокладывать электрокабель: на буромашине установлено автономное освещение, которое хорошо освещает забои.

Если вы заинтересовались приобретением буровой установки, звоните нам уже сейчас! Мы предложим выгодные условия покупки.
